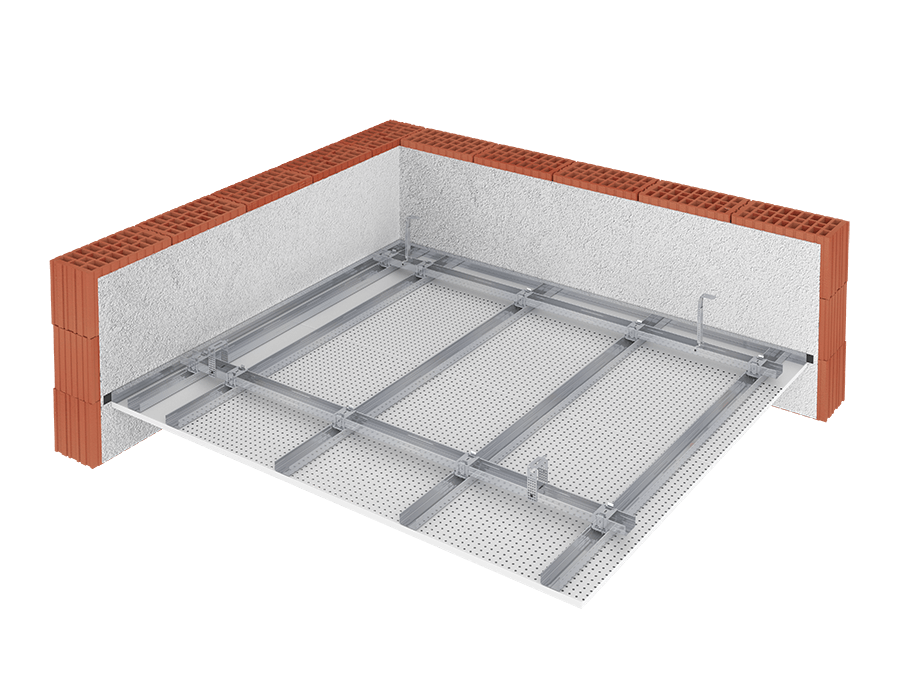

Rodzaj systemu:Sufit podwieszany akustyczny Knauf Cleaneo, konstrukcja krzyżowa dwupoziomowa z profili CD
Karta systemu: D127/CD60/1 x Cleaneo Akustik SK
System sufitu podwieszanego akustycznego na konstrukcji krzyżowej, dwupoziomowej z okładziną z perforowanych płyt gipsowo-kartonowych
Szkielet i opłytowanie
Profil
CD60
Rodzaj konstrukcji
dwupoziomowa, krzyżowa
Wysokość konstrukcji z profili
54 mm
Rozstaw osiowy
800 mm
Okładzina
Płyta KNAUF Cleaneo Akustik SK
Typ wg EN520
Grubość
12,5 mm
Waga
8 kg/m2
Ilość warstw na stronę
1
Wysokość konstrukcji *
65 mm
Ciężar przegrody bez materiału izolacyjnego
12.0 kg/m2
Klasyfikacja w zakresie odporności ogniowej
brak
Wypełnienie
Miejsce zastosowania
pomieszczenia o standardowej wilgotności
Maksymalne rozstawy konstrukcji
Klasa obciążeń
0.15 [kN/m2]
Przekrój:
Zalecenia:
Informacje ogólne: i uwagi dotyczące stosowania:
Dylatacje:
Planując dylatacje należy uwzględnić poniższe wytyczne:
- Dla długości boków powyżej 15 metrów lub wyraźnie zwężonych powierzchni sufitów należy stosować dylatacje
- W przypadku utrudnienia swobodnego odkształcania, na przykład przez ponowne wprowadzenie elementów masywnych należy zredukować rozstawy dylatacji do 7,5 m.
- W przypadku grzewczych systemów sufitowych długości boku należy zredukować do 7,5 .
- Sufity z systemem chłodzącym o powierzchni ≥ 100 m2 należy podzielić za pomocą szczelin kompensacyjnych.
- Dylatacje konstrukcyjne muszą być powtórzone w konstrukcji sufitów.
- Na połączeniu sufitów z elementami wykonanymi z innych materiałów budowlanych, w szczególności na połączeniach z słupami lub elementami poddanymi wysokim naprężeniom termicznym (np. wbudowane oprawy oświetleniowe) należy wykonać dylatację, np. szczelinę pozorną.
Dodatkowe obciążenia:
Dodatkowe obciążenia, jak np. oprawy oświetleniowe czy karnisze można mocować do sufitów podwieszanych za pomocą odpowiednich łączników. Obciążenia te należy zawsze uwzględnić przy obliczaniu klasy obciążenia sufitu podwieszanego.
Maksymalne dodatkowe obciążenia (od dołu):
Obciążenia powierzchniowe [kg/m2]: 15 kg
Obciążenia punktowe [kg/ punkt mocowania]
Mocowanie do okładziny ≤ 0,5 kg
Mocowanie do konstrukcji sufitu ≤ 10 kg
Planując rozkład obciążeń na sufitach podwieszanych należy unikać lokalnego przeciążenia sufitu, poprzez przestrzeganie minimalnych odległości między poszczególnymi obciążeniami.
Większe obciążenia muszą być mocowane do elementu nośnego budynku (strop) lub konstrukcji pomocniczej. Do sufitów podwieszanych nie można mocować elementów powodujących drgania ani obciążeń dynamicznych.
Rozwiązania specjalne: Sufit pod sufitem
Sufity podwieszane akustyczne Knauf Cleaneo mogą być podwieszane jako sufity widoczne pod sufitami podwieszanymi z odpornością ogniową, wykonanymi w systemach Knauf D112.pl. D113.pl. D116.pl.
Dodatkowe obciążenia sufitem (sufit widoczny ≤ 15 kg/m2) musi być uwzględniony przy doborze rozstawów sufit z odpornością ogniową.
Należy przestrzegać rozstawów konstrukcji sufitu widocznego, mocowanego do sufitu z odpornością ogniową wskazanych w zeszycie technicznym Knauf - D12.pl
Podwieszone profile sufitu akustycznego należy mocować prostopadle do profili nośnych sufitu z odpornością ogniową. Na punkt podwieszenia sufitu widocznego maksymalne obciążenie wynosi 100 N
Dylatacje:
Planując dylatacje należy uwzględnić poniższe wytyczne:
- Dla długości boków powyżej 15 metrów lub wyraźnie zwężonych powierzchni sufitów należy stosować dylatacje
- W przypadku utrudnienia swobodnego odkształcania, na przykład przez ponowne wprowadzenie elementów masywnych należy zredukować rozstawy dylatacji do 7,5 m.
- W przypadku grzewczych systemów sufitowych długości boku należy zredukować do 7,5 .
- Sufity z systemem chłodzącym o powierzchni ≥ 100 m2 należy podzielić za pomocą szczelin kompensacyjnych.
- Dylatacje konstrukcyjne muszą być powtórzone w konstrukcji sufitów.
- Na połączeniu sufitów z elementami wykonanymi z innych materiałów budowlanych, w szczególności na połączeniach z słupami lub elementami poddanymi wysokim naprężeniom termicznym (np. wbudowane oprawy oświetleniowe) należy wykonać dylatację, np. szczelinę pozorną.
Dodatkowe obciążenia:
Dodatkowe obciążenia, jak np. oprawy oświetleniowe czy karnisze można mocować do sufitów podwieszanych za pomocą odpowiednich łączników. Obciążenia te należy zawsze uwzględnić przy obliczaniu klasy obciążenia sufitu podwieszanego.
Maksymalne dodatkowe obciążenia (od dołu):
Obciążenia powierzchniowe [kg/m2]: 15 kg
Obciążenia punktowe [kg/ punkt mocowania]
Mocowanie do okładziny ≤ 0,5 kg
Mocowanie do konstrukcji sufitu ≤ 10 kg
Planując rozkład obciążeń na sufitach podwieszanych należy unikać lokalnego przeciążenia sufitu, poprzez przestrzeganie minimalnych odległości między poszczególnymi obciążeniami.
Większe obciążenia muszą być mocowane do elementu nośnego budynku (strop) lub konstrukcji pomocniczej. Do sufitów podwieszanych nie można mocować elementów powodujących drgania ani obciążeń dynamicznych.
Rozwiązania specjalne: Sufit pod sufitem
Sufity podwieszane akustyczne Knauf Cleaneo mogą być podwieszane jako sufity widoczne pod sufitami podwieszanymi z odpornością ogniową, wykonanymi w systemach Knauf D112.pl. D113.pl. D116.pl.
Dodatkowe obciążenia sufitem (sufit widoczny ≤ 15 kg/m2) musi być uwzględniony przy doborze rozstawów sufit z odpornością ogniową.
Należy przestrzegać rozstawów konstrukcji sufitu widocznego, mocowanego do sufitu z odpornością ogniową wskazanych w zeszycie technicznym Knauf - D12.pl
Podwieszone profile sufitu akustycznego należy mocować prostopadle do profili nośnych sufitu z odpornością ogniową. Na punkt podwieszenia sufitu widocznego maksymalne obciążenie wynosi 100 N
Część do specyfikacji:
Montaż i obróbka:
Montaż konstrukcji:
Mocowanie wieszaków do stropu za pomocą odpowiednich łączników: Knauf GS w przypadku stropów żelbetowych, lub inny odpowiedni do rodzaju podłoża łącznik o nośności charakterystycznej nie niższej niż Knauf GS.
W przypadku montażu wieszaków akustycznych, guma wieszaka może być jedynie trochę ściśnięta. W przypadku systemu "Sufit pod sufitem" montaż wieszaków bezpośrednich 2. poziomu do profili nośnych konstrukcji 1. poziomu za pomocą wkrętów uniwersalnych FN 4,3 x 35 mm.
Podwieszenie:
Podwieszenie profili głównych i nośnych wyłącznie za pomocą wieszaków systemowych, wskazanych w zeszycie technicznym Knauf D12.pl
Rozstawy mocowań do stropu oraz rozstawy profili zgodnie z tabelami dla poszczególnych systemów wskazanymi w zeszycie technicznym Knauf D12.pl/
Połączenie ze ścianą:
W przypadku połączenia przenoszącego obciążenia należy stosować profile obwodowe UD28x25, jako pomoc montażową. Montaż do ściany łącznikiem odpowiednim do podłoża, rozstaw mocowań maksymalnie 1 m ( połączenie nie przenoszące obciążeń) albo 600 mm (połączenie przenoszące obciążenia). W przypadku "sufitu pod sufitem", w zależności od wykonania fryzu, może być konieczne wykonanie połączenia nośnego, zgodnie z zeszytem technicznym Knauf D11.pl
Montaż i obróbka:
Montaż konstrukcji:
Mocowanie wieszaków do stropu za pomocą odpowiednich łączników: Knauf GS w przypadku stropów żelbetowych, lub inny odpowiedni do rodzaju podłoża łącznik o nośności charakterystycznej nie niższej niż Knauf GS.
W przypadku montażu wieszaków akustycznych, guma wieszaka może być jedynie trochę ściśnięta. W przypadku systemu "Sufit pod sufitem" montaż wieszaków bezpośrednich 2. poziomu do profili nośnych konstrukcji 1. poziomu za pomocą wkrętów uniwersalnych FN 4,3 x 35 mm.
Podwieszenie:
Podwieszenie profili głównych i nośnych wyłącznie za pomocą wieszaków systemowych, wskazanych w zeszycie technicznym Knauf D12.pl
Rozstawy mocowań do stropu oraz rozstawy profili zgodnie z tabelami dla poszczególnych systemów wskazanymi w zeszycie technicznym Knauf D12.pl/
Połączenie ze ścianą:
W przypadku połączenia przenoszącego obciążenia należy stosować profile obwodowe UD28x25, jako pomoc montażową. Montaż do ściany łącznikiem odpowiednim do podłoża, rozstaw mocowań maksymalnie 1 m ( połączenie nie przenoszące obciążeń) albo 600 mm (połączenie przenoszące obciążenia). W przypadku "sufitu pod sufitem", w zależności od wykonania fryzu, może być konieczne wykonanie połączenia nośnego, zgodnie z zeszytem technicznym Knauf D11.pl
