Rodzaj systemu:Ściana szkieletowa Knauf, konstrukcja pojedyncza, obustronna okładzina trójwarstwowa
Karta systemu: K133/CW100/3 x Safeboard

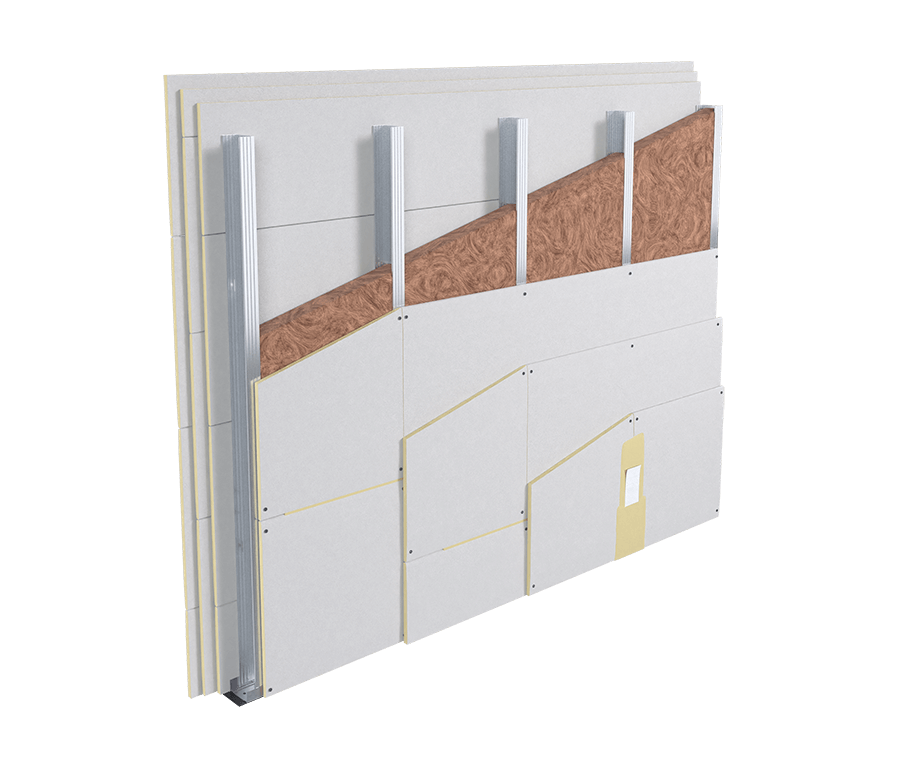

Ściana chroniąca przed promieniowaniem K133.pl składa się z pojedynczej konstrukcji z profili CW i UW oraz z trójwarstwowej, obustronnej okładziny z płyt gipsowo-kartonowych Knauf
Kalkulacja wariantu

Szkielet i opłytowanie

  • Profil

    CW100

  • Rodzaj konstrukcji

    pojedyncza

  • Szerokość profila

    100 mm

  • Rozstaw osiowy

    600 mm

  • Okładzina

    Płyta Knauf Safeboard

  • Typ wg EN520

    DF

  • Grubość

    12,5 mm

  • Waga

    17 kg/m2

  • Ilość warstw na stronę

    3

  • Grubość przegrody

    175.00 mm

  • Ciężar przegrody bez materiału izolacyjnego

    116.0 kg/m2


Odporność ogniowa

  • Klasyfikacja w zakresie odporności ogniowej

    (R) EI120

  • Stopień rozprzestrzeniania ognia

    NRO


Izolacyjność akustyczna [db]

  • Przyrost izolacyjności akustycznej

    Systemy bezpieczeństwa

  • ** Przyrost izolacyjności akustycznej przy zastosowaniu wieszaka bezpośredniego akustycznego oraz materiału izolacyjnego o grubości ≥ 30 mm. Przyrost izolacyjności podany dla ściany w połączeniu ze ścianą masywną pełną, o masie 350 +/- 50 kg/m2.

  • RA1

    68


Maksymalna wysokość [m]

  • Maksymalna wysokość

    6.50

  • Obciążenie liniowe ≤ 500N//m i obciążenie powierzchniowe ≤ 150 N/m2

  • - z odpornością ogniową

    6.5

  • - bez odporności ogniowej

    9.6


Wypełnienie

  • Wypełnienie wełną mineralną szklaną lub kamienną o gęstości ≥ 15 kg/m³, na szerokość profili.


Miejsce zastosowania

pomieszczenia o standardowej wilgotności


  • Kategoria Użytkowania wg EAD:

    IV

Przekrój:

Zalecenia:

Ściany dobiera się w odniesieniu do określonych wymagań w zakresie:
- ochrony radiologicznej
- odporności ogniowej
- izolacyjności akustycznej
- wysokości
- kategorii użytkowania pomieszczeń, w których ściany szkieletowe są projektowane.
Szczeliny dylatacyjne:
Szczeliny konstrukcyjne budynku należy przenieść na konstrukcje ściany szkieletowej. Dylatacje należy również wykonywać co 15 m długości ściany.
Obciążenia wspornikowe:
Ściany szkieletowe w systemie K132.pl mogą być obciążane.
Obciążenia wspornikowe mocowane bezpośrednio do okładziny ściany nie mogą przekroczyć wartości 70 kg/mb ściany.  Szczegółowe wytyczne w tym zakresie, możliwości zwiększenia dopuszczalnych obciążeń do 100 lub 150 kg/mb ściany oraz pozostałe zalecenia, które należy uwzględnić na etapie projektowania przedstawione są w zeszycie technicznym Knauf W11.pl. oraz ST01.pl
Połączenia ze stropem:
W przypadku przewidywanych ugięć stropu ≥ 10 mm  należy zaprojektować i wykonać połączenie przesuwne, uwzględniając projektowana strzałkę ugięcia.
Otwory drzwiowe:
Należy przestrzegać maksymalnych ciężarów oraz szerokości skrzydeł drzwiowych dla poszczególnych rodzajów profili CW  i UA.
Okładziny ceramiczne:
Okładziny ceramiczne na ścianach z podwójną, obustronną okładziną z płyt gipsowo – kartonowych mogą być stosowane, przy czym maksymalny ciężar płytek wraz z klejem ( na każdą stronę ściany) przy maksymalnych wymiarach 600 x 600 mm wynosi 25 kg/m2. ( większe płytki na zapytanie)
