W112/CW50/300/Silentboard | Strefa Architekta Knauf

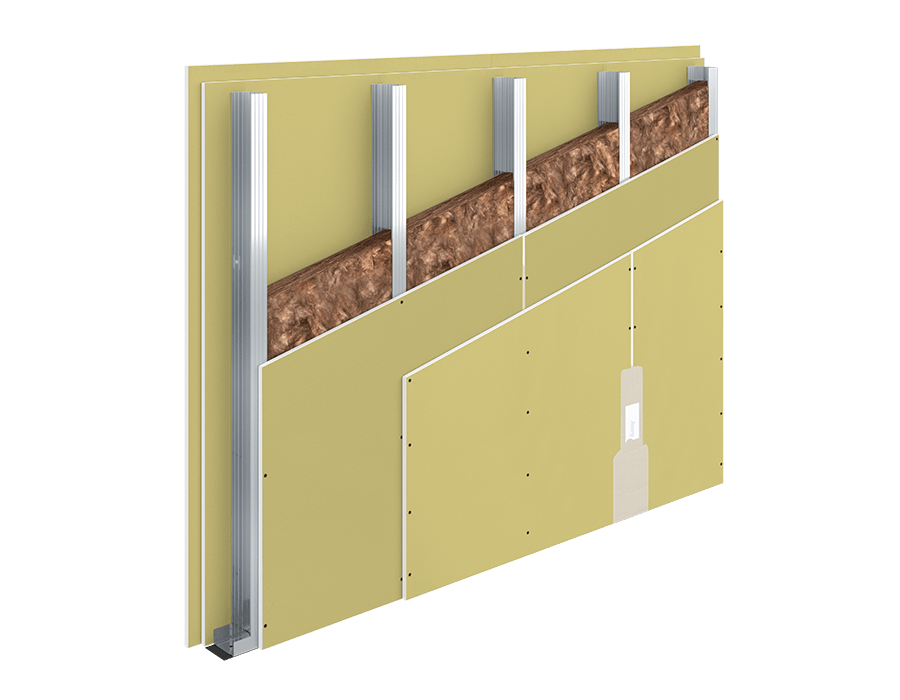

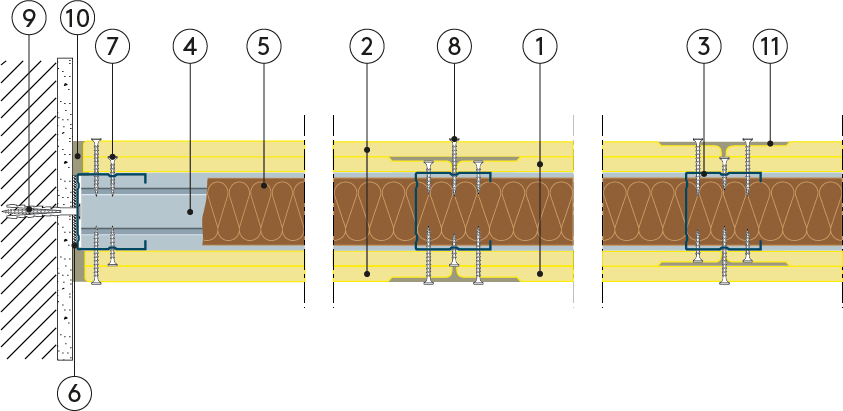

Szkielet i opłytowanie

Profil
CW50
Szerokość profila
50 mm
Rozstaw osiowy
300 mm
Okładzina
Płyta Knauf Silentboard
Typ wg EN520
DF
Grubość
12,5 mm
Waga
17,5 kg/m²
Ilość warstw na stronę
2
Grubość przegrody
100.00 mm
Ciężar przegrody bez materiału izolacyjnego
73.0 kg/m²

Odporność ogniowa

Klasyfikacja w zakresie odporności ogniowej
(R) EI120
Stopień rozprzestrzeniania ognia
NRO

Izolacyjność akustyczna [db]

Rw
67
R_A1
64

Maksymalna wysokość [m]

Maksymalna wysokość
5.75
Obciążenie liniowe ≤ 500N//m i obciążenie powierzchniowe ≤ 150 N/m²
- z odpornością ogniową
5.75
- bez odporności ogniowej
5.75
Obciążenie liniowe ≤ 1000N//m i obciążenie powierzchniowe ≤ 250 N/m²
- z odpornością ogniową
5
- bez odporności ogniowej
5

Wypełnienie

Wypełnienie wełną mineralną szklaną lub kamienną o gęstości ≥ 15 kg/m³, na szerokość profili.

Miejsce zastosowania

pomieszczenia o standardowej wilgotności

Podłoże pod płytki
tak
Kategoria Użytkowania wg EAD:
IV

Zalecenia:

Ściany dobiera się w odniesieniu do określonych wymagań w zakresie:

- odporności ogniowej

- izolacyjności akustycznej

- wysokości

- kategorii użytkowania pomieszczeń, w których ściany szkieletowe są projektowane.

Szczeliny dylatacyjne:

Szczeliny konstrukcyjne budynku należy przenieść na konstrukcje ściany szkieletowej. Dylatacje należy również wykonywać co 15 m długości ściany.

Obciążenia wspornikowe:

Ściany szkieletowe w systemie W112.pl mogą być obciążane.

Obciążenia wspornikowe mocowane bezpośrednio do okładziny ściany nie mogą przekroczyć wartości 70 kg/mb ściany. Szczegółowe wytyczne w tym zakresie, możliwości zwiększenia dopuszczalnych obciążeń do 100 lub 150 kg/mb ściany oraz pozostałe zalecenia, które należy uwzględnić na etapie projektowania przedstawione są w zeszycie technicznym Knauf W11.pl.

Połączenia ze stropem:

W przypadku przewidywanych ugięć stropu ≥ 20 mm należy zaprojektować i wykonać połączenie przesuwne, uwzględniając projektowana strzałkę ugięcia.

Otwory drzwiowe:

Należy przestrzegać maksymalnych ciężarów oraz szerokości skrzydeł drzwiowych dla poszczególnych rodzajów profili CW i UA.

Okładziny ceramiczne:

Okładziny ceramiczne na ścianach z podwójną, obustronną okładziną z płyt gipsowo – kartonowych mogą być stosowane, przy czym maksymalny ciężar płytek wraz z klejem ( na każdą stronę ściany) przy maksymalnych wymiarach 600 x 600 mm wynosi 25 kg/m2. ( większe płytki na zapytanie)

Zabezpieczenia ogniochronne przejść instalacyjnych przez ściany szkieletowe Knauf:

Każde przejście instalacyjne stanowiące przerwanie okładziny w ścianach z odpornością ogniową powinno być zabezpieczone odpowiednio do klasy odporności ogniowej ściany, w której się znajduje. W celu zabezpieczenia można zastosować dedykowane produkty z gamy Knauf FireWin, m.in. Knauf FPA – Akryl ogniochronny, Knauf FPP – kit ogniochronny, Knauf FPG – grafit przeciwpożarowy, Knauf FPC – kołnierze ogniochronne, Knauf FPW – opaski ogniochronne, Knauf FPC – panel ogniorchonny czy Knauf FPM – zaprawę ogniochronną. (https://www.knauf-firewin.com/pl)
