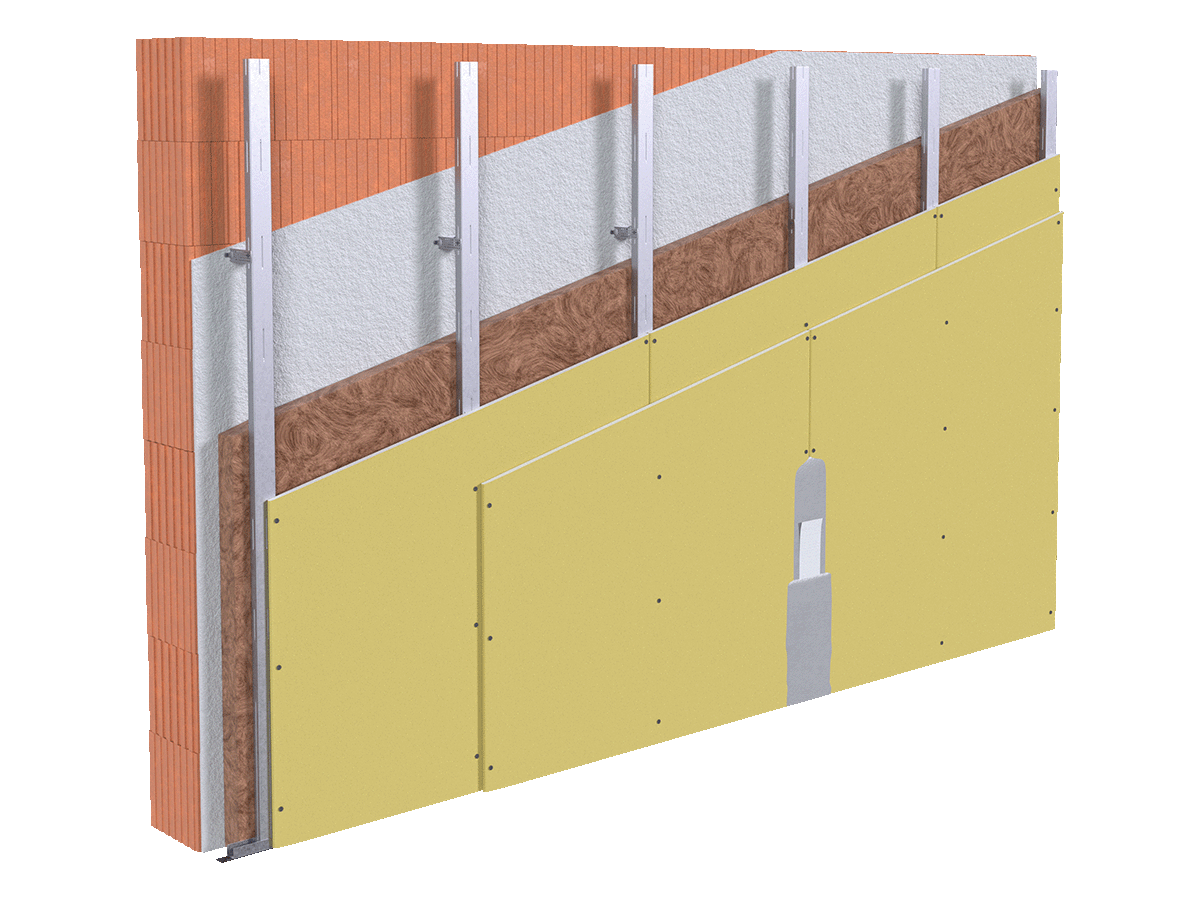

W623/CD60/600/2 x Silentboard | Strefa Architekta Knauf

Szkielet i opłytowanie

Profil
CD60
Szerokość profila
27 mm
Rozstaw osiowy
600 mm
Okładzina
Płyta KNAUF Silentboard
Typ wg EN520
DF
Grubość
12,5 mm
Waga
17,5 kg/m²
Ilość warstw na stronę
2
Grubość przegrody
57.00 mm
Ciężar przegrody bez materiału izolacyjnego
37.0 kg/m²

Odporność ogniowa

Klasyfikacja w zakresie odporności ogniowej
EI30

Izolacyjność akustyczna [db]

Przyrost izolacyjności akustycznej
16**
** Przyrost izolacyjności akustycznej przy zastosowaniu wieszaka bezpośredniego akustycznego oraz materiału izolacyjnego o grubości ≥ 30 mm. Przyrost izolacyjności podany dla ściany w połączeniu ze ścianą masywną pełną, o masie 350 +/- 50 kg/m².

Maksymalna wysokość [m]

Maksymalna wysokość
10.00

Wypełnienie

Brak wypełnienia lub dowolna wełna mineralna szklana lub kamienna

Miejsce zastosowania

pomieszczenia o standardowej wilgotności

Podłoże pod płytki
tak
Odporność na uderzenia piłką:
tak*
* Odporność na uderzenia piłką przy zagęszczeniu rozstawu wieszaków bezpośednich do ≤ 750 mm ( po weryfikacji danych przez R&D) - informacja na podstawie dancyh z zeszytu DE.

Zalecenia:

Przedścianki dobiera się w odniesieniu do określonych wymagań w zakresie:

- odporności ogniowej

- izolacyjności akustycznej

- wysokości

- określonych parametrów użytkowych

Szczeliny dylatacyjne:
Dylatacje konstrukcyjne budynku muszą zostać powtórzone w konstrukcji przedścianek. W przypadku ścian ciągłych wymagane jest umieszczanie szczelin dylatacyjnych w rozstawie ok. 15 m.

Odporność na uderzenia piłką:
Przy stosowaniu okładzin wielowarstwowych oraz przy zachowaniu rozstawu pomiędzy wieszakami bezpośrednimi ≤ 750 mm uzyskuje się odporność na uderzenia piłką.

Izolacyjność akustyczna
Aby zachować parametry izolacyjności akustycznej należy stosować izolację z wełny mineralnej wg EN 13162 (np. Knauf Insulation) o oporze właściwym przepływu powietrza wg EN29053 r ≥ 5 kPa*s/m2 oraz wieszaki bezpośrednie akustyczne.

Obciążenia wspornikowe:

Przedścianki w systemie W623.pl mogą być obciążane. Obciążenia wspornikowe mocowane bezpośrednio do okładziny przedścianki w dowolnym miejscu nie mogą przekroczyć wartości 0,4 kN/m długości ściany w przypadku okładziny jednowarstwowej oraz 0,7 kN/m w przypadku okładziny wielowarstwowej z uwzględnieniem ramienia dźwigni ( wysokość szafki ≥ 300 mm) i mimośrodu ( głębokość szafki ≤ 600 mm). Rozstaw kołków ≥ 75 mm. Przedścianki z odpornością ogniową nie mogą być obciążane. Szczegółowe wytyczne w tym zakresie oraz pozostałe zalecenia, które należy uwzględnić na etapie projektowania przedstawione są w zeszycie technicznym Knauf W61.pl

Okładziny ceramiczne:

Montaż okładziny ceramicznej na przedściankach w systemie W623.pl możliwy w przypadku stosowania okładziny wielowarstwowej.

Zabezpieczenia ogniochronne przejść instalacyjnych przez ściany szkieletowe Knauf:

Każde przejście instalacyjne stanowiące przerwanie okładziny w ścianach z odpornością ogniową powinno być zabezpieczone odpowiednio do klasy odporności ogniowej ściany, w której się znajduje. W celu zabezpieczenia można zastosować dedykowane produkty z gamy Knauf FireWin, m.in. Knauf FPA – Akryl ogniochronny, Knauf FPP – kit ogniochronny, Knauf FPG – grafit przeciwpożarowy, Knauf FPC – kołnierze ogniochronne, Knauf FPW – opaski ogniochronne, Knauf FPC – panel ogniorchonny czy Knauf FPM – zaprawę ogniochronną. (https://www.knauf-firewin.com/pl)
