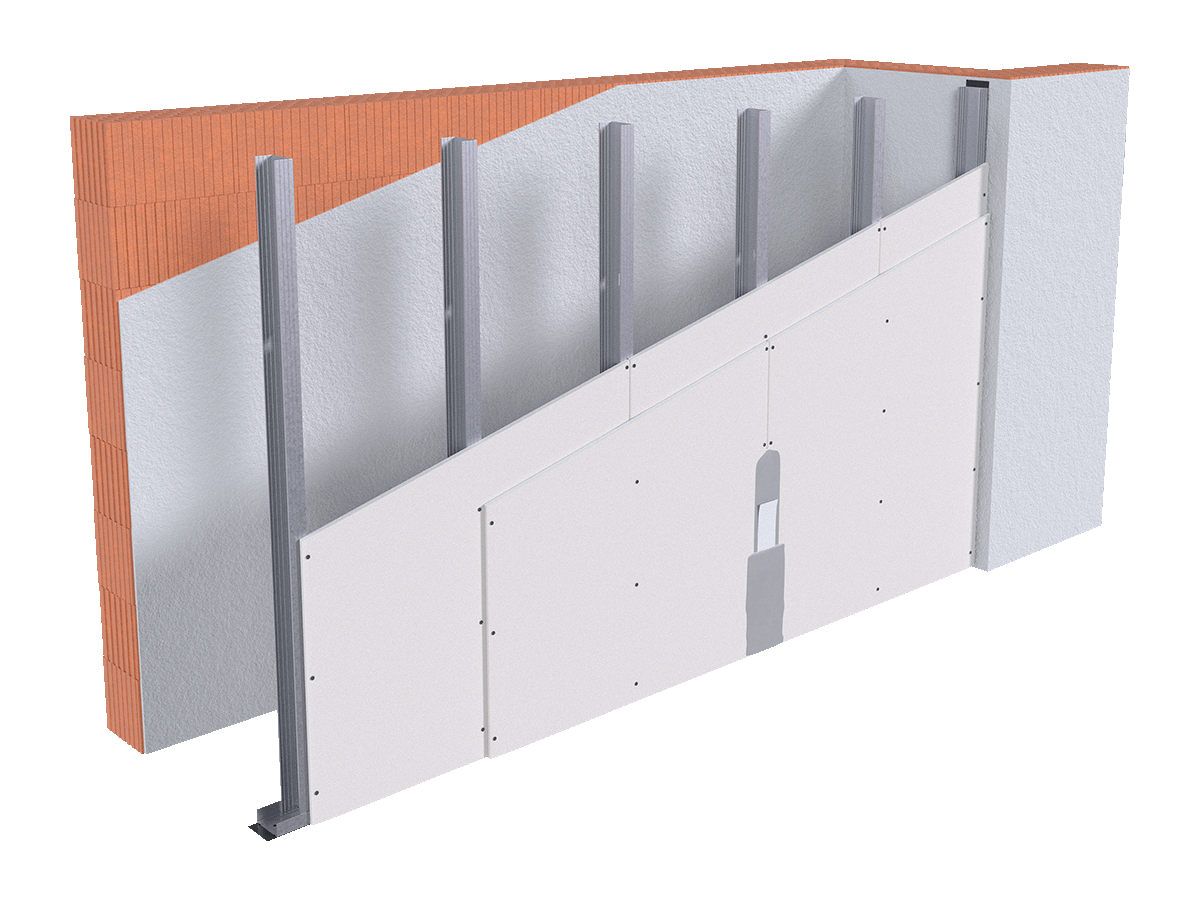

Rodzaj systemu:Zabudowa szachtu instalacyjnego Knauf, szkielet pojedynczy z profilem CW, okładzina dwuwarstwowa
Karta systemu: W628 B/CW75/600/2 x Fireboard
System ścian szybów instalacyjnych, na szkielecie pojedynczym z dwu-, trzy- i czterowarstwową okładziną z płyt gipsowo-kartonowych.
Kalkulacja wariantu

Szkielet i opłytowanie

  • Profil

    CW75

  • Szerokość profila

    75 mm

  • Rozstaw osiowy

    600 mm

  • Okładzina

    Płyta KNAUF Fireboard 25 mm

  • Typ wg EN520

    GM-F

  • Grubość

    25 mm

  • Waga

    20 kg/m2

  • Ilość warstw na stronę

    2

  • Grubość przegrody

    125.00 mm

  • Ciężar przegrody bez materiału izolacyjnego

    43.0 kg/m2


Odporność ogniowa

  • Klasyfikacja w zakresie odporności ogniowej

    EI120



Maksymalna wysokość [m]

  • Maksymalna wysokość

    4.40


Wypełnienie

  • Brak wypełnienia lub dowolna wełna mineralna szklana lub kamienna


Miejsce zastosowania

pomieszczenia o standardowej wilgotności


  • Podłoże pod płytki

    tak

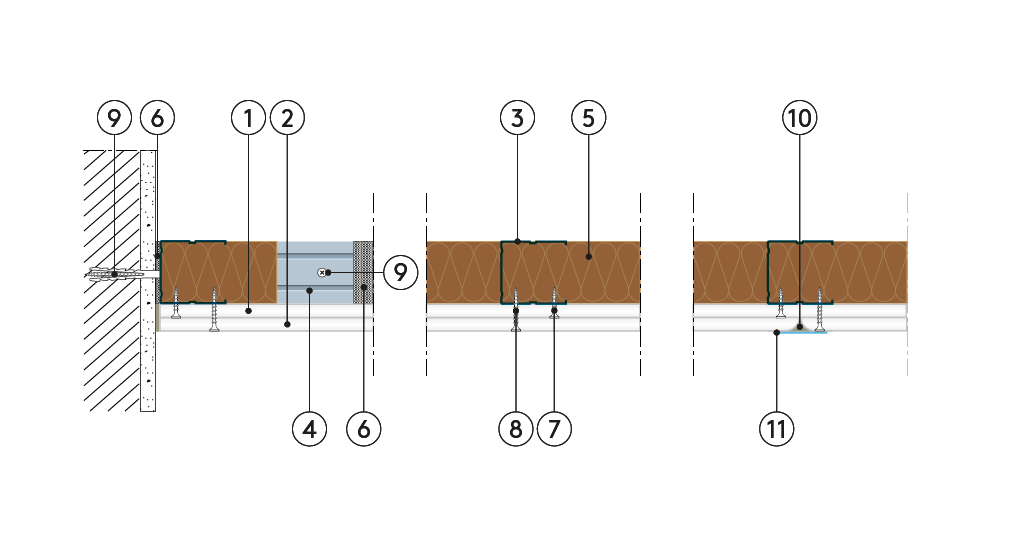

Przekrój:

Zalecenia:

Zabudowy szybów instalacyjnych dobiera się w odniesieniu do określonych wymagań w zakresie:
- odporności ogniowej
- izolacyjności akustycznej
- wysokości
- określonych parametrów użytkowych
Szczeliny dylatacyjne:
Dylatacje konstrukcyjne budynku muszą zostać powtórzone w konstrukcji zabudowy szybu instalacyjnego. W przypadku ścian ciągłych wymagane jest umieszczanie szczelin dylatacyjnych w rozstawie ok. 15 m.
Odporność na uderzenia piłką:
Zabudowy szybów instalacyjnych w systemie W628B.pl posiadają odporność na uderzenia piłką.
Odporność ogniowa
Wszystkie systemy ścian szybów instalacyjnych posiadają odporność ogniową przy działaniu ognia z obu stron. Tzn. ochrona przeciwpożarowa jest zapewniona zarówno od wewnątrz (pożar w szybie – ochrona przed rozprzestrzenianiem się na otaczające pomieszczenia), jak i od zewnątrz (ochrona instalacji i rozprzestrzenianiem się ognia na inne kondygnacje).
Izolacyjność akustyczna
Aby zachować parametry izolacyjności akustycznej należy stosować izolację z wełny mineralnej wg EN 13162 (np. Knauf Insulation) o oporze właściwym przepływu powietrza  wg EN29053  r ≥ 5 kPa*s/m2, z wypełnieniem na pełną szerokość konstrukcji.

Obciążenia wspornikowe:
Systemy ścian szybów instalacyjnych z odpornością ogniową nie mogą być obciążane
Połączenia ze stropem:
W przypadku przewidywanych ugięć stropu ≥ 20 mm  należy zaprojektować i wykonać połączenie przesuwne, uwzględniając projektowana strzałkę ugięcia.
Okładziny ceramiczne:
Montaż okładziny ceramicznej w systemie W628B.pl jest dopuszczalny. Maksymalny ciężar płytek wraz z klejem = 25 kg/m2, przy maksymalnych wymiarach 600x600 mm.

Zabezpieczenia ogniochronne przejść instalacyjnych przez ściany szkieletowe Knauf:


Każde przejście instalacyjne stanowiące przerwanie okładziny w ścianach z odpornością ogniową powinno być zabezpieczone odpowiednio do klasy odporności ogniowej ściany, w której się znajduje. W celu zabezpieczenia można zastosować dedykowane produkty z gamy Knauf FireWin, m.in. Knauf FPA – Akryl ogniochronny, Knauf FPP – kit ogniochronny, Knauf FPG – grafit przeciwpożarowy, Knauf FPC – kołnierze ogniochronne, Knauf FPW – opaski ogniochronne, Knauf FPC – panel ogniorchonny czy Knauf FPM – zaprawę ogniochronną. (https://www.knauf-firewin.com/pl)
