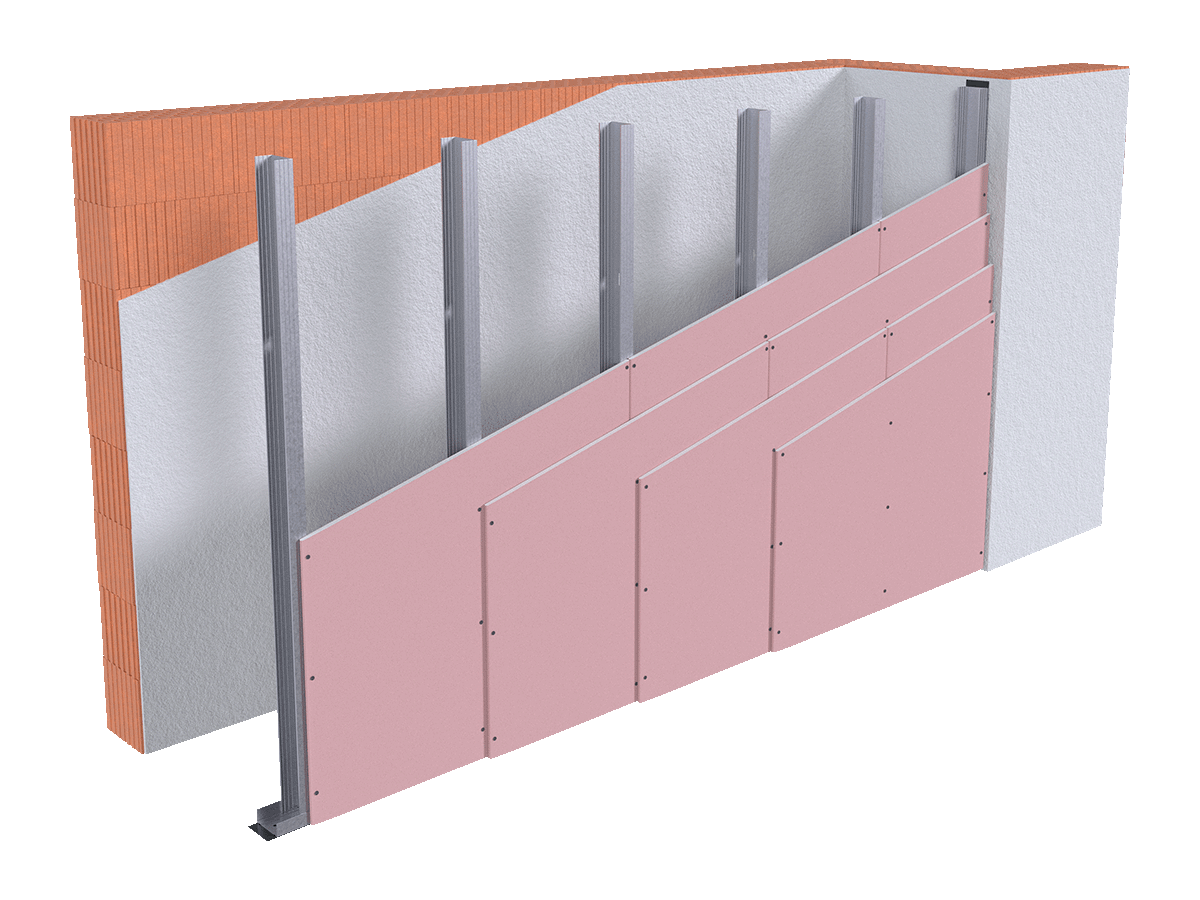

W628 B/CW75/600/4 x Ogniochronna F13/F15

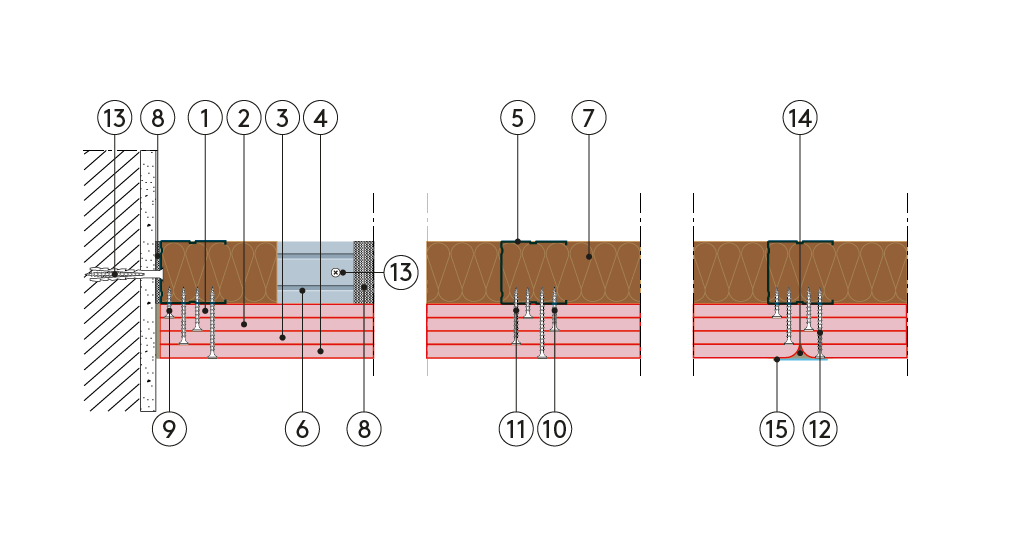

Szkielet i opłytowanie

Profil
CW75
Szerokość profila
75 mm
Rozstaw osiowy
600 mm
Okładzina
Płyta KNAUF ogniochronna F13/F15
Typ wg EN520
DF
Grubość
2x12,5/2x15 mm
Waga
10,2/13 kg/m²
Ilość warstw na stronę
4
Grubość przegrody
130.00 mm
Ciężar przegrody bez materiału izolacyjnego
49.0 kg/m²

Odporność ogniowa

Klasyfikacja w zakresie odporności ogniowej
EI120

Maksymalna wysokość [m]

Maksymalna wysokość
4.40

Wypełnienie

Brak wypełnienia lub dowolna wełna mineralna szklana lub kamienna

Miejsce zastosowania

pomieszczenia o standardowej wilgotności

Podłoże pod płytki
tak

Zalecenia:

Zabudowy szybów instalacyjnych dobiera się w odniesieniu do określonych wymagań w zakresie:

- odporności ogniowej

- izolacyjności akustycznej

- wysokości

- określonych parametrów użytkowych

Szczeliny dylatacyjne:

Dylatacje konstrukcyjne budynku muszą zostać powtórzone w konstrukcji zabudowy szybu instalacyjnego. W przypadku ścian ciągłych wymagane jest umieszczanie szczelin dylatacyjnych w rozstawie ok. 15 m.

Odporność na uderzenia piłką:

Zabudowy szybów instalacyjnych w systemie W628B.pl posiadają odporność na uderzenia piłką.

Odporność ogniowa

Wszystkie systemy ścian szybów instalacyjnych posiadają odporność ogniową przy działaniu ognia z obu stron. Tzn. ochrona przeciwpożarowa jest zapewniona zarówno od wewnątrz (pożar w szybie – ochrona przed rozprzestrzenianiem się na otaczające pomieszczenia), jak i od zewnątrz (ochrona instalacji i rozprzestrzenianiem się ognia na inne kondygnacje).

Izolacyjność akustyczna

Aby zachować parametry izolacyjności akustycznej należy stosować izolację z wełny mineralnej wg EN 13162 (np. Knauf Insulation) o oporze właściwym przepływu powietrza wg EN29053 r ≥ 5 kPa*s/m2, z wypełnieniem na pełną szerokość konstrukcji.

Obciążenia wspornikowe:

Systemy ścian szybów instalacyjnych z odpornością ogniową nie mogą być obciążane

Połączenia ze stropem:

W przypadku przewidywanych ugięć stropu ≥ 20 mm należy zaprojektować i wykonać połączenie przesuwne, uwzględniając projektowana strzałkę ugięcia.

Okładziny ceramiczne:

Montaż okładziny ceramicznej w systemie W628B.pl jest dopuszczalny. Maksymalny ciężar płytek wraz z klejem = 25 kg/m2, przy maksymalnych wymiarach 600x600 mm.

Zabezpieczenia ogniochronne przejść instalacyjnych przez ściany szkieletowe Knauf:

Każde przejście instalacyjne stanowiące przerwanie okładziny w ścianach z odpornością ogniową powinno być zabezpieczone odpowiednio do klasy odporności ogniowej ściany, w której się znajduje. W celu zabezpieczenia można zastosować dedykowane produkty z gamy Knauf FireWin, m.in. Knauf FPA – Akryl ogniochronny, Knauf FPP – kit ogniochronny, Knauf FPG – grafit przeciwpożarowy, Knauf FPC – kołnierze ogniochronne, Knauf FPW – opaski ogniochronne, Knauf FPC – panel ogniorchonny czy Knauf FPM – zaprawę ogniochronną. (https://www.knauf-firewin.com/pl)
